Introduction to Non-Historized Links
Nicht-historisierte Links, also known as Transaction Links, are one of the nuts and bolts of the Data Vault 2.0 framework, but how do they work within a model? When Dan Linstedt, co-founder of Scalefree, invented the Data Vault, he had several goals in mind. One of the goals was to load data as fast as possible from the source into a data warehouse model, process it into information and present it to the business analyst in any desired target structure.
For Data Warehouse automation and simplicity, the Data Vault 2.0 model exists only of three basic entity types:
- Hubs: eine eindeutige Liste von Unternehmensschlüsseln
- Verknüpfungen: eine eindeutige Liste von Beziehungen zwischen Geschäftsschlüsseln
- Satelliten: beschreibende Datendie den übergeordneten Schlüssel (Geschäftsschlüssel oder Beziehung) in einem bestimmten Kontext beschreiben, der im Laufe der Zeit versioniert wurde.
Nun, wie wir immer lehren (und manchmal predigen): Sie können alle Unternehmensdaten allein mit diesen drei Entitätstypen modellieren. Ein Modell, das nur diese Entitätstypen verwendet, hätte jedoch mehrere Nachteile. Viele komplexe Joins, Speicherverbrauch, Ingestion-Leistung und verpasste Möglichkeiten zur Virtualisierung.
The solution? Adding a little more nuts and bolts to the core entity types of the Data Vault in order to cope with these issues. One of the nuts and bolts is the use of non-historized links, also known as Transaction Links:

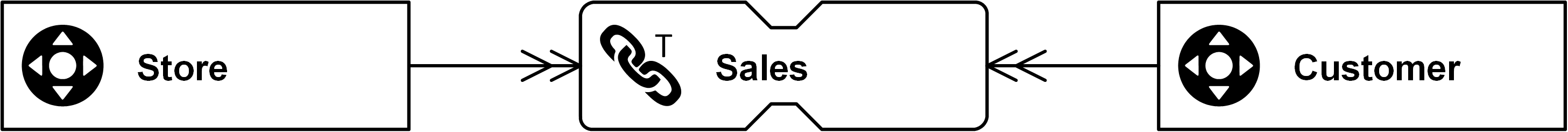

In this example, Sales can be modelled with non-historized links that capture sales transactions of a customer, related to a store. The goal of the non-historized link is to ensure high performance on the way into the data warehouse and on the way out. Don’t forget, the ultimate goal of data warehousing is to build a data warehouse not just model it. And building a data warehouse involves much more than just the model: it requires people, processes, and technology.
Key Characteristics of Non-Historized Links
So, how do non-historized links meets these goals? Think about your business analysts. What are their goals? In the end, to be honest, they don’t care about a Data Vault model. Instead they would like to see dimensional models, such as star schema’s and snow flake models or flat-and-wide models for data mining. Or, once in a while, they want to see the ugly-looking tables from the mainframe, sometimes linked, sometimes not, and not a lot of people fully understand the relationships anymore…but for backwards compability, that’s just great.
Nach der Definition des Ziels stellt sich die nächste Frage: Was ist die Zielgranularität? In einem dimensionalen Modell spiegelt die Zielgranularität von Faktentabellen beispielsweise häufig die zu analysierenden Transaktionen wider (man denke an Anrufdatensätze in der Telekommunikationsbranche oder an Banktransaktionen).
Interessanterweise lässt sich diese gewünschte Zielgranularität oft direkt in den Quellsystemen finden. Denn ein Telekommunikationsanbieter verfügt über ein operatives System, das jeden Telefonanruf aufzeichnet. Oder eine Bankanwendung, die jede Kontotransaktion aufzeichnet. Und diese Datensätze werden in der Regel ohne Aggregation in die data warehouse geladen (zumindest in der Data Vault, wo wir an der feinsten Granularität zu Prüfungs- und Lieferzwecken interessiert sind).
Und hier kommt das Problem mit den Standard Data Vault Entitätstypen. Sie sind zwar sehr einfach und nach einem Muster aufgebaut, haben aber ein Problem. Es ist die Tatsache, dass der Standard-Link "eine eindeutige Liste von Beziehungen speichert", wie oben erwähnt. Das bedeutet, dass der Link nur an Beziehungen aus der Quelle interessiert ist, die dem Ziel-Link unbekannt sind. Wenn ein Kunde mehrmals in ein Geschäft geht und das gleiche Produkt kauft, ist die Beziehung zwischen Kunde (Nummer), Geschäft (Nummer) und Produkt (Nummer) bereits bekannt, und es wird kein zusätzlicher Link-Eintrag hinzugefügt.
Infolgedessen wird die Granularität der eingehenden Daten beim Laden der Zielverbindung geändert. Wenn die der Transaktion zugrunde liegende Beziehung bereits bekannt ist, würde die Transaktion ausgelassen (und stattdessen von einem Satelliten erfasst) werden.
Das nächste Problem besteht darin, dass die Verknüpfungsgranularität nun von der Zielgranularität abweicht, weil der Geschäftsanalyst einen Datensatz pro Transaktion und nicht pro eindeutiger Geschäftsschlüsselbeziehung wollte. Es ist eine weitere Granularitätsverschiebung erforderlich, bei der in der Regel der Satellit der Verknüpfung mit der Verknüpfung selbst verbunden wird, um die ursprüngliche Granularität wiederherzustellen.
Wie wir in unserem Buch "Aufbau eines skalierbaren Data Warehouse mit Data Vault 2.0"Eine Kornverschiebung ist in Bezug auf die Leistung relativ kostspielig. Dies liegt daran, dass der Vorgang kostspielige GROUP BY-Anweisungen oder LEFT und RIGHT JOINS erfordert.
Und wofür? Das Endergebnis beider Operationen ist oft die ursprüngliche Granularität des Ausgangssystems. Zwei teure Kornverschiebungen für nichts klingt nach einem schlechten Geschäft.
Und das ist sie.
That is where non-historized links come into play: the link is a simple variation of the standard link with the goal to capture the source transactions and events at the original granularity.

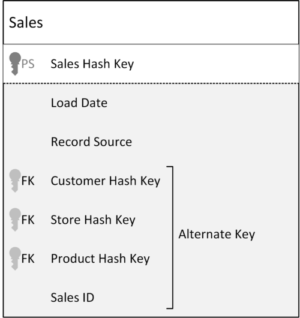

Abbildung: Nicht-historisierte Verknüpfung mit Verkaufs-ID als zusätzlicher Schlüssel

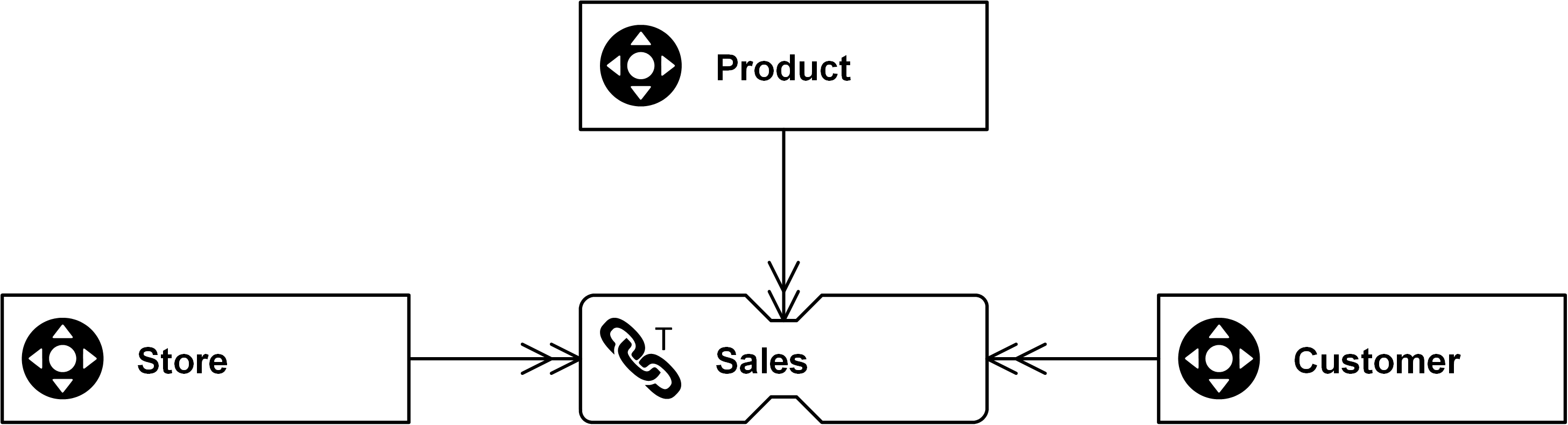

Ein tiefergehendes Szenario wäre, wenn dasselbe Produkt (in diesem Fall die höchste Granularität) zweimal in einem Verkauf auftaucht, z. B. aufgrund unterschiedlicher Rabatte. In diesem Fall wäre die Einzelpostennummer ein zusätzlicher Schlüssel (abhängiger untergeordneter Schlüssel), um jeden Datensatz eindeutig zu machen.
For performance reasons, avoid grain shifts on the way out. If a different target granularity is required, and it is not possible to load this granularity from the source system or from the Data Vault model, consider a Brückentisch. The purpose of this entity type is to materialize the grain shift, while keeping the advantage of customizing the target according to the individual requirements set for the dimensional target.
Abbildung: Virtuelle Bridge Table als Faktentabelle mit GROUP BY Store Hash Key
Updates und Support erhalten
Bitte senden Sie Anfragen und Funktionswünsche an [email protected].
Für Anfragen zu Data Vault-Schulungen und Schulungen vor Ort wenden Sie sich bitte an [email protected] oder registrieren Sie sich unter www.scalefree.com.
To support the creation of Visual Data Vault drawings in Microsoft Visio, a stencil is implemented that can be used to draw Data Vault models. The stencil is available at www.visualdatavault.com.
Was soll ich tun, wenn es keinen nützlichen zusätzlichen Schlüssel wie sales_id im Beispiel gibt?
Die Quelle liefert nur den Zeitstempel der Ladung?
Hallo Oliver,
unter der Annahme, dass die Transaktion selbst nicht mit einem Geschäftsprozess (wie einem Verkauf) zusammenhängt, sondern in Echtzeit von einer Maschine, einem Sensor oder ähnlichem kommt, können Sie eine Sequenz im NH-Link verwenden.
Mit freundlichen Grüßen,
Ihr Scalefree-Team
Da es keine Satelliten für NH-Link gibt und beschreibende Daten Teil davon sind, was ist, wenn irgendwelche Attribute hinzugefügt oder entfernt werden müssen, je nach Änderung der Quelldaten? Wird die Flexibilität dadurch nicht beeinträchtigt?
Hallo Siva,
Um einem nicht-historisierten Link beschreibende Daten hinzuzufügen, haben Sie zwei Möglichkeiten:
1. Lassen Sie die beschreibenden Attribute auf die Link-Entität denormalisieren
2. Ein "nicht-historisierter Satellit" (PK = HK des Elternteils, kein LDTS) muss mit einer 1:1-Beziehung an die Verbindung angeschlossen sein.
Wenn sich Ihre beschreibenden Daten ändern, verwandeln Sie sie in einen Standardsatelliten. Wenn sich die Attribute in der Verbindung im Laufe der Zeit ändern, verwenden Sie Gegentransaktionen.
Ich hoffe, das macht es ein bisschen klarer. Wir besprechen diese Themen in der Ausbildung viel ausführlicher (ich hoffe, Sie dort zu sehen 😉 )
Zum Wohl,
Mike
eine nicht-historisierte Verbindung unterstützt die Verwendung von "nicht-historisierten Satelliten" neben
Wenn ein Quellsystem Gegentransaktionen mit einem Verweis auf die ursprüngliche Transaktion enthält, die storniert wird, und wir sowohl die ursprüngliche Transaktion als auch die Gegentransaktionen in eine nicht-historisierte Verbindung laden, was wäre der bevorzugte Ansatz, um diesen Verweis zwischen der ursprünglichen und der vom Quellsystem erhaltenen Gegentransaktion zu erhalten?
Die einzigen Optionen, die mir einfallen, sind:
1) Ist dies einer der seltenen Fälle, in denen eine Verknüpfung gegen eine andere Verknüpfung verwendet wird, z. B. mit einer speziellen "Storno"-Verknüpfung, die die beiden nicht-historisierten Verknüpfungsdatensätze für ursprüngliche und gegenläufige Transaktionen miteinander verbindet - dies sollte das Laden der tatsächlichen Transaktionen in die nicht-historisierte Verknüpfung nicht verlangsamen, wenn sie nur dort geladen wird, wo sie in einem unabhängigen Prozess auftritt, führt aber zusätzliche Änderungsabhängigkeiten für die nicht-historisierte Verknüpfung ein, wenn auch ziemlich gezielt, da die zusätzliche Verknüpfung nur zweimal mit derselben nicht-historisierten Verknüpfung verbunden wird.
2) Dokumentieren Sie die Kennung der ursprünglichen Transaktion in einem nicht-historisierten Satelliten gegenüber dem nicht-historisierten Verknüpfungsdatensatz für die Gegentransaktion - dies erscheint mir ein wenig zu einfach, da eine echte Beziehung zwischen den beiden nicht-historisierten Transaktionen besteht, es sich nicht wirklich um eine rein beschreibende Information handelt und jeder Versuch, zwischen der ursprünglichen und der Gegentransaktion durch Verbrauchsprozesse zu navigieren, sehr ineffizient wäre.
Hallo Richard,
Die Empfehlung lautet hier, eine nicht historisierte Verknüpfung für beide Transaktionen zu verwenden, und der Prüfpfad wird in einer Same-As-Verknüpfung gespeichert. Wenn Ihr Quellsystem Zählertransaktionen mit Bezug auf die Originaltransaktion liefert, ist dies das beste Szenario, das Sie haben können, um das Laden so einfach wie möglich zu machen und gleichzeitig einen Prüfpfad zu haben. Dabei wird davon ausgegangen, dass jede Transaktion zusätzlich zur Originalreferenz eine konsistente singuläre ID (z. B. Transaktions-ID) hat. Verwenden Sie dieses Attribut als "abhängigen untergeordneten Schlüssel" (Teil des Links Hash Key, aber kein eigener Hub) und laden Sie die Zählertransaktion in denselben nicht-historisierten Link, wie sie von der Quelle kommt. Dabei wird davon ausgegangen, dass die Werte vom Quellsystem mit (-1) multipliziert werden, oder dass auf andere Weise erkannt wird, dass es sich um einen Gegenvorgang handelt. Laden Sie außerdem sowohl die Verknüpfung Hash Key aus dem ursprünglichen Datensatz als auch die Verknüpfung Hash Key aus dem Zählerdatensatz in eine Gleiche-als-Verknüpfung, um den Prüfpfad mit dem Gültigkeitsdatum zu erhalten.
Mit freundlichen Grüßen,
Ihr Scalefree-Team
Der SAL sollte sich in diesem Beispiel auf die Transaktions-ID beziehen, um Link-to-Link-Modelle zu vermeiden.
Ich habe einen Fall, in dem es keinen eindeutigen Schlüssel in den Quelldaten gibt. Bestimmte Stapelkorrekturen erzeugen mehrere identische Zeilen, die Gegenaktionen für Zeilen sind, die zu Beginn nicht identisch waren. Um es ein wenig zu vereinfachen, könnte es ein Gehalt geben, das im April und März gezahlt wurde, und dann eine Gehaltskorrektur im Mai, die 2 Zeilen erzeugt, die sagen wie: "Person A hat den falschen Betrag X erhalten" und 2 weitere Zeilen, die besagen: "Person A hätte den Betrag X erhalten müssen". Das Problem ist, dass der Stempel auf der Grundlage des Zeitpunkts der Korrektur und nicht des Zeitpunkts des korrigierten Ereignisses erfolgt, was diese Zeilen zu zwei Zeilenpaaren macht, die in jeder Spalte innerhalb des Paars identisch sind, einschließlich der Millisekunden des Stempels. Der Fall unterscheidet sich also von dem Beispiel Kunde - Produkt - Kauf und der ersten Frage in dem Sinne, dass es keine zeitliche Unterscheidung zwischen den gesetzlichen Vielfachen gibt. Wie gesagt, das ist eine starke Vereinfachung. Tatsächliche Daten haben im schlimmsten Fall Dutzende von identischen Zeilen, die als verschiedene Instanzen von Daten betrachtet werden müssen.
Meine Frage ist. Gibt es in einer solchen Situation eine Rettung, vorausgesetzt, es werden keine Änderungen am Quellsystem vorgenommen?
Hallo Jarmo,
Sie müssen erkennen, dass ein Datensatz ein "Gegenstück" zu einem Originaldatensatz ist (es gibt keinen Weg daran vorbei). Wenn Sie diese Informationen haben, können Sie die Gegensätze in die nicht-historisierte Verknüpfung einfügen. Sie müssen 2 Dinge hinzufügen/ändern: 1. Fügen Sie eine Zählerspalte mit dem Wert "1" für Originaldatensätze und "-1" für Zählersätze hinzu. 2. Der Zählerwert (1 oder -1) sowie der Zeitstempel des Ladedatums müssen zur Berechnung der Verknüpfung Hash Key hinzugefügt werden (alternativ können Sie nur die Zählerspalte hinzufügen und den Zeitstempel des Ladedatums als zusätzliche PK verwenden). Hier können Sie einen anderen Blogbeitrag sehen, in dem wir diese Situation behandeln: https://www.scalefree.com/scalefree-newsletter/delete-and-change-handling-approaches-in-data-vault-without-a-trial/
Ich hoffe, das hilft.
Marc
Ich habe einen Fall, in dem die Transaktionen (Dienstplaneinträge) im Laufe der Zeit Korrekturen erfahren können. Sie schlagen vor, in einem solchen Fall den Link in einen Standardsatelliten umzuwandeln, um den Verlauf zu erfassen. Ich frage mich jedoch, ob Sie tatsächlich einen Link-Satelliten anstelle eines Hub-Satelliten meinen. Ich kann den Sinn eines Hub-Satelliten nicht erkennen, wenn die Dienstplaneinträge als zusammengesetzter Schlüssel andere Hub-Einträge haben. Vielen Dank im Voraus.
Hallo Edwina,
Das hängt davon ab, was die Daten beschreiben. Wenn es sich um die Beziehung zwischen allen verbundenen Hubs handelt, dann ist es ein Link-Satellit, wenn du einen Hub (z.B. roster_hub) erstellt hast, zu dem die Daten passen, dann macht ein Hub-Satellit mehr Sinn. Das wird übrigens auch in unserem Boot Camp besprochen 😉 .
Mit freundlichen Grüßen,
Marc
NHL-Anwendungsfälle betreffen meist die Transaktionen als Ganzes. Wenn ein Unternehmen Transaktionen als Ganzes nach einigen Datenumwandlungsregeln analysieren muss, ist die vorgeschlagene Option ein Satellit. Da Transaktionen als Ganzes nicht unter einem einzigen Hub zusammengefasst werden können, werden sie in den meisten Fällen unter einem Link zusammengefasst. Da es sich um business vault-Satelliten handelt, müssen sie Änderungen der Geschäftsregeln zulassen und sind daher veränderbar. Dies ist ziemlich einfach, solange die Transaktionen eindeutig mit einer Kombination von Hubs identifiziert werden können, die den normalisierten Link bilden.
Wenn die Transaktionen nicht mit einer Kombination von Hubs identifiziert werden können (auch nicht mit degenerierten Schlüsseln) und ein ganzer Satz von Spalten der NHL zur eindeutigen Identifizierung erforderlich ist, wird die business vault-Verknüpfung letztendlich die NHL selbst sein. In diesem Fall muss diese Business Vault NHL aktualisierbar sein, um Änderungen der Geschäftsregeln zu ermöglichen.
Hallo!
Ich habe einen Anwendungsfall, bei dem ich keine beschreibenden Attribute für den Link habe, aber ich möchte einen Verlauf der Beziehung zu diesem Link verfolgen.
Sollte ich Satellite ohne beschreibende Attribute verwenden, das nur Einfügungen und Löschungen verfolgt?
Hallo Daniil,
Hierfür sollten Sie einen Gültigkeits-Satelliten verwenden, der aufzeichnet, welche Beziehung zu welchem Zeitpunkt gültig ist/war (basierend auf den ldts). Ich glaube, das ist es, was Sie brauchen: https://www.scalefree.com/scalefree-newsletter/handling-validation-of-relationships-in-data-vault-2-0/. Ich hoffe, das hilft.
-Marc
Hallo zusammen,
Ich stehe vor dem folgenden Anwendungsfall, bei dem ich DataVault als Entwurfsmethodik verwenden möchte:
Ich habe eine Message Broker-Quelle (Solace) System, das Nachrichten über Broker in PPMP-Protokoll (https://www.eclipse.org/unide/specification/v3/process-message#messageDetail).
Ich habe die eingehenden Daten in einem Staging-Bereich gespeichert, der ungefähr die folgende Struktur hat:
message_id---queue----message (Speicherung der Nachricht in json )--load_date---source_system---some_audit_cols
1 Warteschlange1 {"Gerät": {}, "Teil":{}, {"Messungen": [] usw}} 20220619010000 SRC1 audit vals
2 Warteschlange1 {"Gerät": {}, "Teil":{}, {"Messungen": [] usw}} 20220619010000 SRC1 audit vals
1 Warteschlange1 {"Gerät": {}, "Teil":{}, {"Messungen": [] usw}} 20220619020000 SRC1 audit vals
Das Unternehmen möchte ein Startschema in Information Marts haben, das dem Modell des PPMP-Protokolls (https://www.eclipse.org/unide/specification/v3/process-message#messageDetail).
Ist es ein guter Ansatz, diese Datennachrichten im Rohdatenspeicher zu entwerfen, indem nur ein nicht-historisierter Link verwendet wird? Der Link enthält: lnk_hk, hub_device_hk, hub_part_hk, message_id, message etc.
In diesem Link werden nämlich alle Daten gespeichert, auch die beschreibenden Felder (Nachricht, Warteschlange usw.). Es sind keine Link-Satelliten erforderlich, da es keine Historie für eingehende Nachrichten gibt.
Die identifizierten Hubs sind: hub_device, hub_part (mit ihren eigenen Satelliten)
Danach sollte ich auch einige business vault-Entitäten erstellen, die anderen Information Marts helfen können, die KPIs einfach und schnell zu berechnen.
Ich freue mich auf Ihr Feedback.
Herzliche Grüße,
Laurentiu
Hallo Laurentiu,
das klingt alles gut 🙂
-Marc
Ich habe einen Fall, in dem das Quellsystem 2 Datensätze sendet. Der erste Datensatz enthält den Schlüssel und sein Attribut. Der zweite Datensatz enthält verschiedene Transaktionen für einen bestimmten Schlüssel. Der zweite Datensatz kann den Schlüssel enthalten oder auch nicht. Zum Beispiel enthält der erste Datensatz die Kontonummer und der zweite Datensatz die mit einer bestimmten Kontonummer verbundenen Transaktionen. Nun kann es vorkommen, dass der zweite Datensatz keine Kontonummer enthält, weil keine Meldung aufgetreten ist. Und schließlich können die vorhandenen txns auch aus der Quelle aktualisiert werden. Das zweite Dataset hat auch eine Reihe von Attributen zusammen mit der txn id. Jetzt habe ich einen Hub (Hub-Konto) erstellt, aber ich stehe vor dem Problem, wie ich den zweiten Datensatz modellieren kann.
- Nach meinem Verständnis kann der zweite Datensatz nicht direkt mit dem Hub verbunden sein, da die Körnung unterschiedlich ist.
- Ein anderer Ansatz, den ich in Erwägung ziehe, ist ein Transaktions-Link (mit Kontonummer und txn id) und dann ein txn-Link-Sat (aber dieses Sat wird als normales Sat für den Link fungieren, da eine bestimmte txn später aktualisiert werden kann. Der Satellit enthält also mehrere Datensätze für eine Transaktion, von denen jedoch nur einer aktiv oder aktuell ist.)
Können Sie mir bitte mitteilen, ob dieser Ansatz in Ordnung ist, oder ob es einen besseren Ansatz gibt? Vielen Dank im Voraus
Hallo Kapil,
Unterschiedliche Körnung bedeutet unterschiedlichen Hub, oder in Ihrem Fall einen anderen nicht-historisierten Link, der die Transaktionsnummer als zusätzlichen Schlüssel enthält. Ihr zweiter Ansatz klingt plausibel. Eine andere Möglichkeit wäre, die Transaktion als eigenen Hub zu modellieren und den Standard-Satelliten daran zu hängen.
Ich hoffe, das hilft.
